4月19日，在疾风骤雨的天气中，路上格外冷清，但在伯立森景观公司会议室内却气氛高涨，因为一场干货满满的分享会准时开始啦，本场分享会主题内容是方案及施工图中水电设计注意事项，分享人是伯立森景观水电工程师何工。

关于分享人：何鑫

伯立森景观水电工程师、从事水电设计工作多年，有着丰富的水电设计经验，曾服务中海、佳兆业、奥园、绿地、红星等国内知名地产公司，能很好把控项目中的水电设计细节，能高质量的完成项目的水电设计。

水电设计是景观施工图里面不可或缺的一部分，而在方案和施工图纸中应该注意哪些事项呢？今天的分享会上，何工利用多年的设计实践经验分别向大家详细讲述了方案设计中和园建设计中的水电设计注意事项，其中包含了水景设计、灯具布置、提资水电注意事项和水景设计注意事项四个部分，每一个部分都细致入微，充分体现了水电设计的严谨。

分享内容

水景设计

一、水景所处位置覆土是否满足设计条件

1、喷泉潜水泵应完全浸入水中运行，潜水深度不小于0.5米，不大于5米；

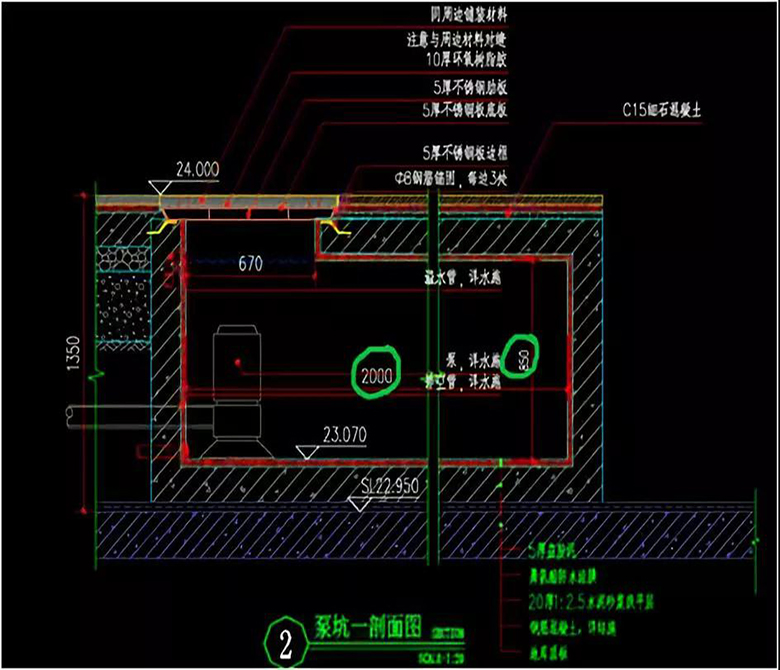

2、根据泵坑结构要求，顶板上覆土1米时，最大净空只能做到0.55米，刚好满足潜水泵运行条件。

所以当顶板上覆土小于0.95米时，不满足水景设计条件。

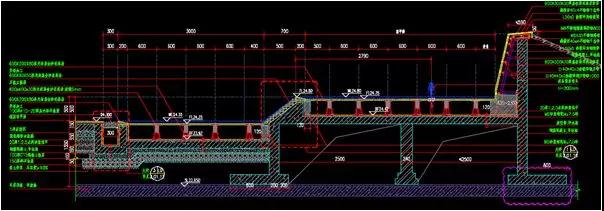

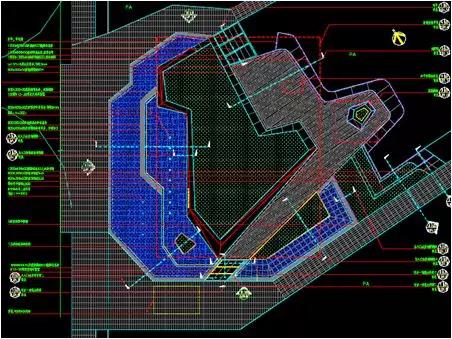

二、水景是否跌水

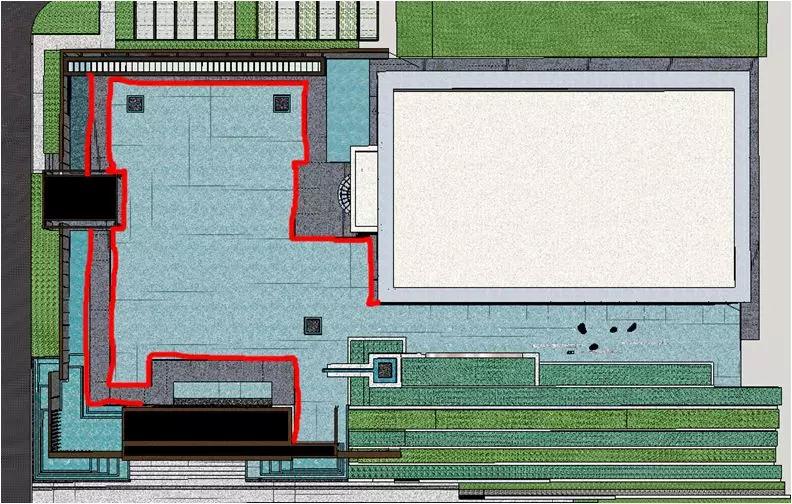

1、类似这种大面积镜面水景，周边有线性沟用于溢水（水面满水溢流排走，不需设置水泵循环）或跌水（长期流水到线性沟回至泵坑，需设置水泵循环）；

2、当设计为溢水时，不需要设置泵坑及水泵循环，相较节省成本；

3、当设计为跌水时，此类大面积水景跌水堰长（即红线示意）很长，所需补水量很大，故水泵相应较多，泵坑很大，成本较大。

所以在交接给园建画详图时，需要明确（跟甲方确认后）是为溢水静水面，还是为跌水静水面，这样，避免后续因不明确而导致的大量修改。

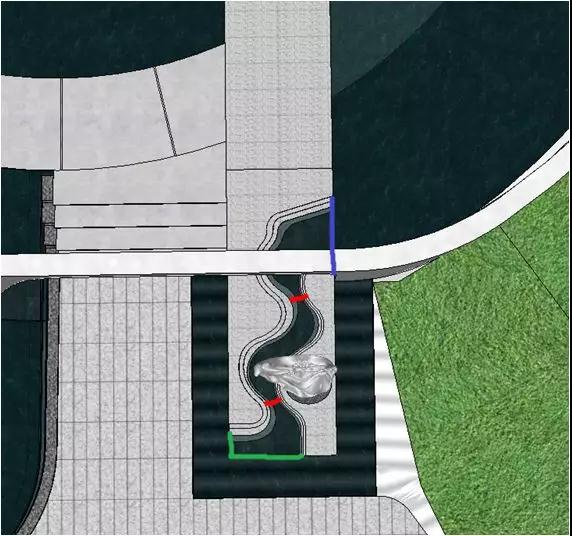

三、水景流水不要由窄到宽跌水

1、当蓝色线位置流水面（宽），流至红色线位置（窄），易导致水溢出平面；

2、当红色线位置流水面（窄），流至绿色线位置（宽），不可能达到跌水时的水膜效果，只能是稀稀拉拉的跌水。

灯具布置

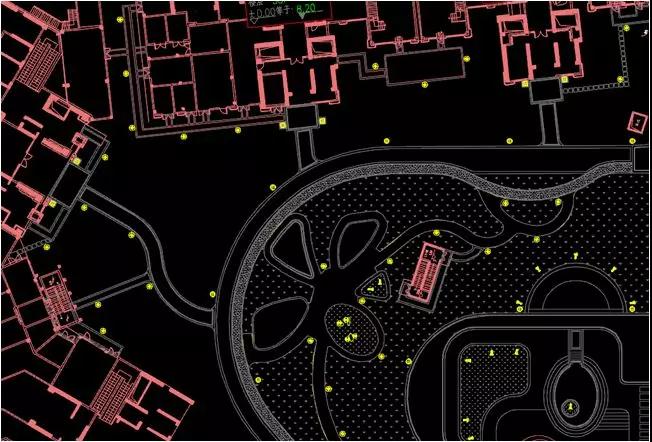

一、提供相对准确的灯具布置图

1、因有甲方反馈景观性灯具与方案上效果对不上；

2、根据方案想要效果，提供相应准确的灯具布置，避免反复修改。

二、庭院灯，草坪灯的高度及布置间距

1、庭院灯间距：当道路宽度> 2.5 m时， 选用庭院灯，灯具间距为20 m左右;当道路宽度≥ 7 m 时，庭院灯则采用双侧布置，灯高3.5~4.5米；

2、当道路宽度< 2.5 m 时，选用草坪灯，灯的间距为10 m左右，单侧布置，灯高0.6~1.0米。

注：灯具布置时，防止布置在消防车道及消防登高面上，需打开消防图层。

三、根据方案效果布置景观性灯具

提资水电注意事项

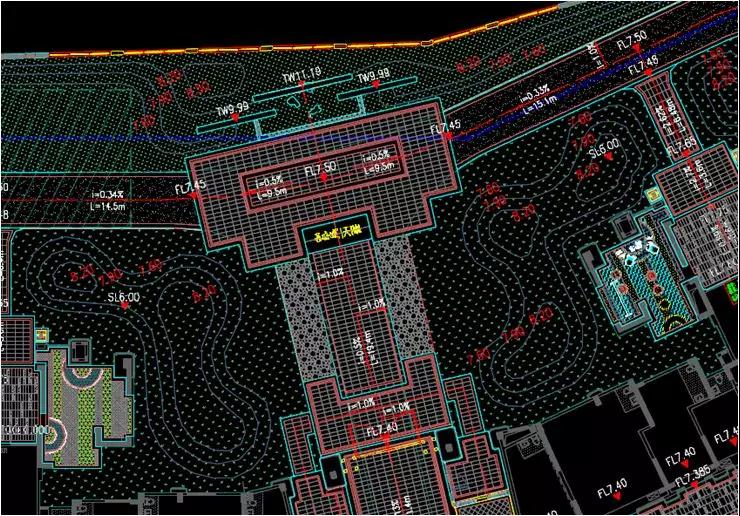

一、总平提资

1、套了底图及图框的总平面图；

2、需要填充了铺装或者草皮的平面图（最好是两种都填充）；

3、有顶板的需标注清楚顶板标高，及套好地库轮廓线；

4、套消防车道及消防登高面；

5、如果出施工图，需套等高线。

二、水景详图提资

1、水景的平、立、剖面；

2、平面图需标注标高，水面标高，水底标高等；

3、平面不要单显示水景，需要显示周边铺装，绿地等。

水景设计注意事项

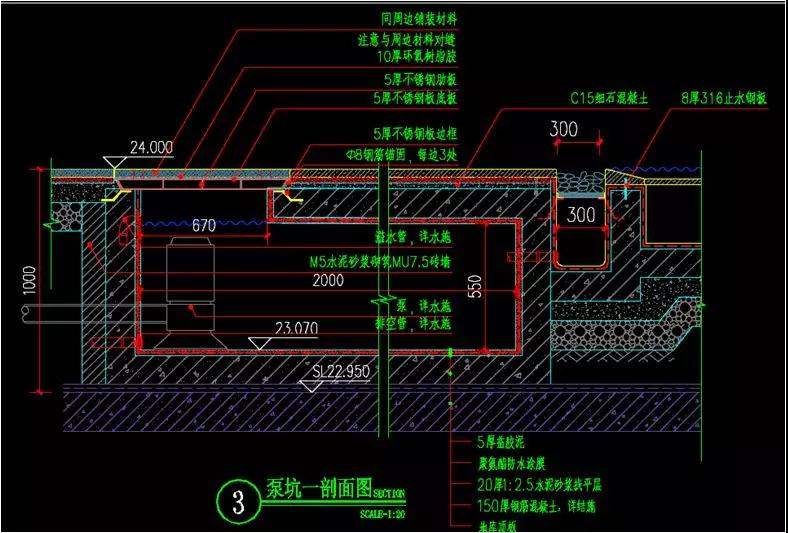

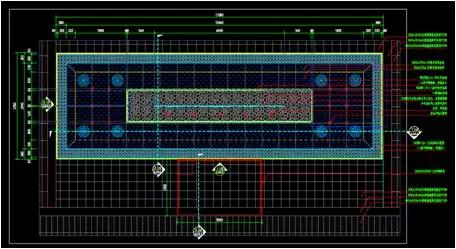

一、泵坑尺寸

1、泵坑尺寸为净空尺寸；

2、检修口尺寸为净空可下人尺寸。

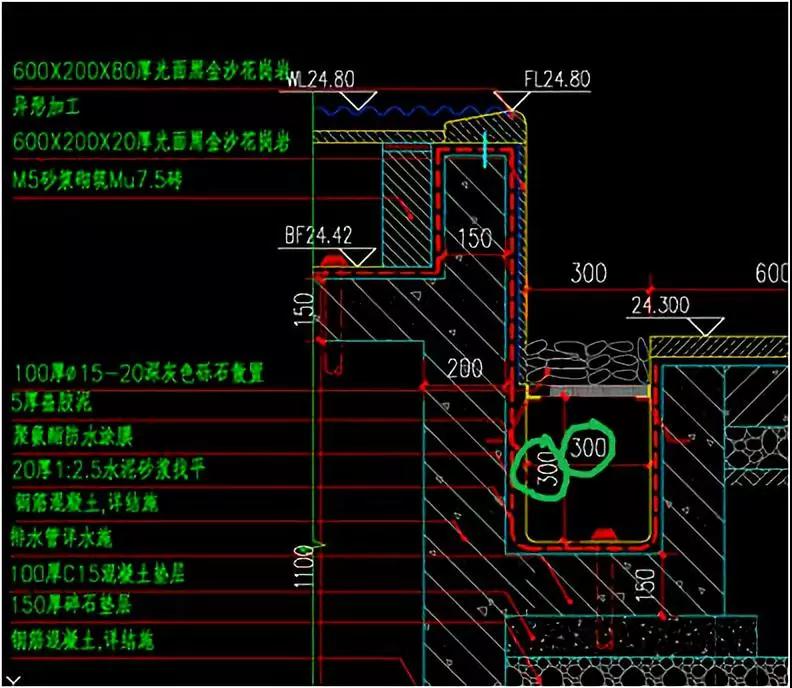

二、回水沟尺寸

1、常规尺寸：300x300mm；

2、最小尺寸：200x200mm（常规回水管均为DN150）。

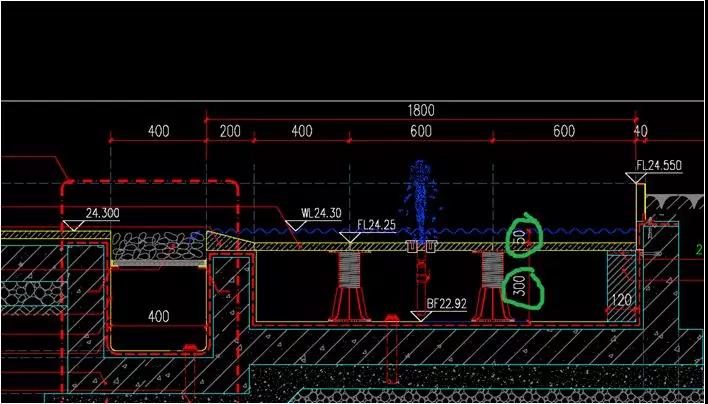

二、水景万能支撑器架空尺寸

三、涌泉喷头平池底时水深

这一场干货满满的分享会，小伙伴都全神贯注，听的非常入神，为今后的设计吸取了丰富的经验。

不断地学习，使得设计师们积累了许多实用的经验，又在不断地实践中将其化为己用，适时更新设计思路，力求用更好的设计服务于每一个项目。
